Crépine à bride type Y GB
Le filtre Y à bride GB est conçu conformément aux normes GB/T 12240 / HG/T 20592 et est largement utilisé dans les systèmes de pipelines pétroliers, chimiques, électriques et industriels pour éliminer les impuretés solides, protégeant ainsi les vannes, les pompes et autres équipements critiques. Le corps est fabriqué en acier moulé ou en fonte à haute résistance, offrant une excellente résistance à la pression et une durabilité dans des conditions de haute température, haute pression et corrosives.
Doté d'une conception en Y, l'élément filtrant est amovible pour un nettoyage et une maintenance faciles, garantissant un fonctionnement stable à long terme du système de pipeline. Les raccords à bride standard permettent une installation simple et une compatibilité avec différentes directions d'écoulement. L'élément filtrant peut être fabriqué en acier inoxydable ou en acier allié, répondant à différentes exigences de médias et de précision de filtration.
Avec sa structure compacte, sa durabilité et sa facilité de maintenance, ce filtre Y à bride empêche efficacement les dommages causés par les particules aux équipements, améliorant ainsi la sécurité et la fiabilité des systèmes de pipelines industriels.
Indice de pression : PN16-PN100
Plage de tailles : 1/2″ – 60″ (DN 15 – DN 1500)
Température de fonctionnement : -29°C à 425°C
Normes : GB
Matériaux : Acier au carbone, Acier inoxydable, Acier allié, Alliages spéciaux
Fonctionnement : Manuel, Engrenage, Électrique, Pneumatique
Caractéristiques structurelles de
Le filtre est conçu et fabriqué conformément aux normes internationales avancées, garantissant des performances d'étanchéité fiables et un fonctionnement stable.
Conception structurelle optimisée avec une disposition compacte et une apparence soignée, offrant à la fois une fiabilité fonctionnelle et une cohérence visuelle pour les installations industrielles.
Une structure à coin flexible est adoptée. Pour les filtres de grand diamètre, des roulements sont intégrés pour réduire le couple de fonctionnement et assurer un fonctionnement fluide et facile.
Une large sélection de matériaux de corps, d'étanchéité, de garniture et de joint est disponible. Les combinaisons de matériaux peuvent être personnalisées en fonction de la pression de travail réelle, de la température et des fluides de service.
Les dimensions des brides et les types de faces d'étanchéité sont conformes aux normes de tuyauterie internationales et nationales, garantissant la compatibilité avec divers systèmes de pipelines et répondant à diverses exigences d'ingénierie.

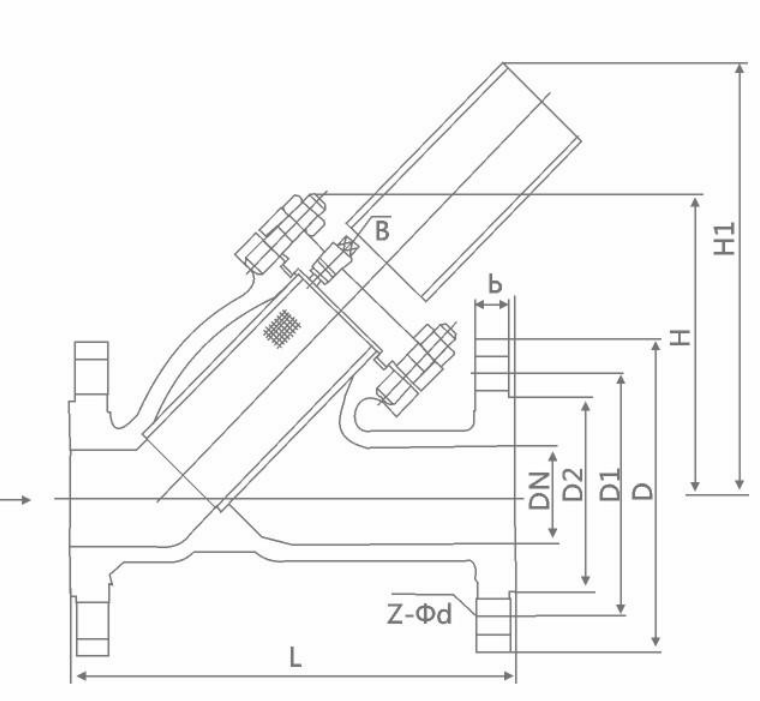

Dimensions de la connexion principale Classe 150LB
| DN | L | D | D1 | D2 | b | Z-Φd | H |
|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 60 |
| 20 | 145 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 70 |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 70 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 75 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 90 |
| 50 | 220 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 105 |
| 65 | 250 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 150 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 175 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 200 |
| 125 | 350 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 205 |
| 150 | 380 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 260 |
| 200 | 480 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 300 |
| 250 | 550 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 380 |
| 300 | 610 | 460 | 410 | 375 | 30-4 | 12-Φ25 | 410 |
